ما هي الدائرة الكهربائية؟

تعرف الدائرة الكهربائية (بالإنجليزية: Electric circuit) أو الدارة الكهربائية بأنها مسار لنقل التيار الكهربائي، وهي تشتمل على العديد من المكونات الأساسية التي لا تقوم الدائرة إلى بها، وقد تحتوي على مكونات إضافية أيضًا، حيث يجب أن تشتمل الدائرة على مصدر طاقة يزود الجسيمات المشحونة المكونة للتيار الكهربائي بالطاقة اللازمة للحركة كالبطارية أو المولد، والأجهزة التي تستهلك التيار الكهربائي (الحمل) مثل: المصباح، أو المحرك الكهربائي أو جهاز الحاسوب، بالإضافة إلى المكون الثالث المهم وهو أسلاك التوصيل أو ما يعرف بخطوط النقل، ومن القوانين الفيزيائية التي تصف آلية عمل الدوائر الكهربائية رياضيًا: قانون أوم وقوانين كيرشوف.[١]


ما هي المكونات الأساسية للدائرة الكهربائية؟

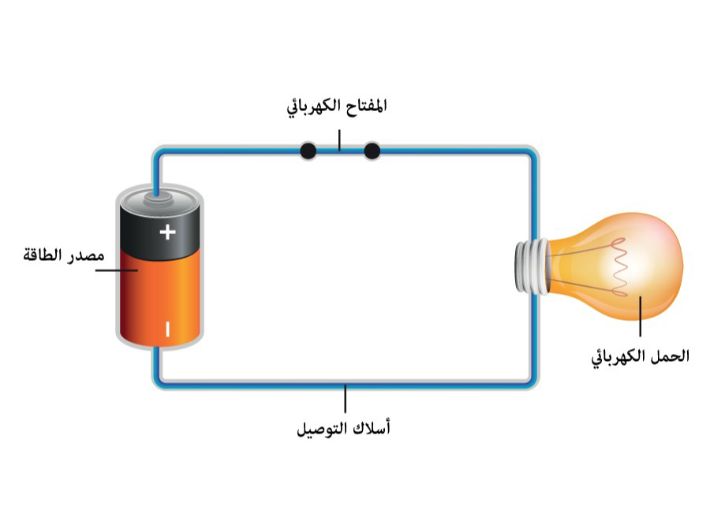

تحتوي الدائرة الكهربائية البسيطة على أربعة مكونات أساسية، وقد تزيد هذه المكونات وتتعقد الدائرة حسب الهدف من صنعها أو حسب وظيفتها،[٢] وفيما يأتي المكونات الأساسية للدائرة الكهربائية:

  • مصدر الطاقة (The power source): من أهم أجزاء الدائرة الكهربائية، إذ يعمل على توفير الطاقة اللازمة لحركة الإلكترونات في الدارة، مما يعني سريان التيار الكهربائي فيها ووصوله إلى الجهاز المستهلك للتيار كالمصباح الكهربائي، وقد يكون مصدر الطاقة إما بطارية، أو مولدًا كهربائيًا، أو منفذًا كهربائيًا في المنزل مثلًا.[٢]
  • أسلاك التوصيل (Connecting Wires): الأسلاك هي خيوط مرنة مصنوعة من المعدن (كالنحاس أو الألمنيوم)، ومغطاة بمادة عازلة (مثل المطاط)، تنقل التيار الكهربائي خلال أجزاء الدارة المختلفة.[٣]
  • الحمل الكهربائي (electrical load): هو الجهاز الذي يستهلك الطاقة في الدارة الكهربائية، مثل المصباح الكهربائي البسيط، أو الثلاجة، أو الحاسوب، أو أي جهازٍ آخر.[٢]
  • المفتاح الكهربائي (electric switch): هو الجهاز الذي يمكنه فتح أو إغلاق الدارة الكهربائية دون الحاجة إلى فصل الأسلاك عن أي مكونٍ من مكوناتها،[٢] فإذا كانت الدارة مفتوحة فهذا يعني أن التيار لن يستطيع السريان خلالها، أما إذا كانت الدارة مغلقة، فإن التيار يستطيع التدفق خلال أجزائها.[٣]


يوجد العديد من المكونات الثانوية للدارة الكهربائية، والتي تعمل مع مكوناتها الأساسية جنبًا إلى جنب، لتحقيق هدف معين، ومن هذه المكونات: المكثّف الكهربائي، والمحث الكهربائي، والترانزيزستور (المقحل)، والمرحّل، والمحول، والقاطع، وغيرها العديد.[٤]


تصنيف مكونات الدائرة الكهربائية

تصنّف عناصر أو مكونات الدائرة الكهربائية إلى قسمين، هما العناصر النشطة والعناصر غير النشطة، وذلك اعتمادًا على قدرتها أو عدم قدرتها على توليد الطاقة الكهربائية، وفيما يأتي توضح بسيط لذلك:[٥]

  • عناصر الدارة النشطة (Active Circuit Elements): هي العناصر القادرة على توليد الطاقة الكهربائية مثل البطاريات، والمولدات، ومضخمات التشغيل، والصمامات الثنائية، وتعد عناصر مصدر الطاقة أهم العناصر النشطة.
  • عناصر الدارة غير النشطة أو السلبية (Passive circuit Elements): وهي العناصر التي تستهلك الطاقة الكهربائية، حيث إنها غير قادرة على توليدها، ويكن التحكم بتدفق الإلكترونات خلال الدائرة من خلالها، ومن الأمثلة عليها: المقاومة الكهربائية، والمحث أو الملف الكهربائي، والمكثف الكهربائي، والمصباح الكهربائي، وأجهزة الحمل الكهربائي كافة.
